Sebas Alonso
¿Qué es Navisworks y para que sirve?
Revisión, coordinación,
4D, mediciones y detección de interferencias
BIM como metodología
Antes de entrar en materia y ver¿Qué es Navisworks y para que sirve? Veamos que es BIM.
Como seguramente ya sabrás, cuando hablamos de BIM no estamos hablando de un software. Existe mucha confusión al respecto, pero hablar de una herramienta de modelado, como puede ser Revit o ArchiCAD no es lo mismo que hablar de BIM. Cuando hablamos de BIM tenemos que entender que es una metodología y como tal es necesario establecer unos procesos determinados, un flujo de información, etc.
Dentro de esos procesos y de ese flujo de información, si que podemos hablar de herramientas concretas, así por ejemplo podemos definir que vamos a realizar nuestro modelo en Revit o que lo vamos a realizar en Cype Architecture.
Exactamente ocurre lo mismo cuando llega la hora de revisar un modelo BIM generado, realizar una coordinación entre diferentes modelos o simplemente tenemos que revisar la información que nos han hecho llegar otros colaboradores de nuestro proyecto.
Y aquí es donde podemos enmarcar a NAVISWORKS. Una vez hecho este pequeño inciso para tener un pequeño mapa mental pasemos a la cuestión en si:,
Navisworks es una herramienta que nos ofrece Autodesk para complementar el flujo de trabajo de un proyecto BIM. Es un software que nos permite visualizar modelos BIM, combinar diferentes modelos (incluso realizados en diferentes software de modelado)…¡pero Navisworks es mucho más que un visualizador!
Nos va a permitir generar imágenes en 3D de nuestros modelos, tomar medidas, realizar revisiones y comentarios, hacer mediciones, crear animaciones y para mi la más importante de todas sus funciones: DETECTAR INTERFERENCIAS.
Sin hacer de menos el resto de funciones que nos ofrece, la posibilidad de realizar una detección de interferencias exhaustiva, donde podamos definir nuestra propia matriz de interferencias, las diferentes reglas para cada una, etc. Para mi es sin duda alguna ¡oro puro!
Ojo, que dependiendo la versión comercial que estemos utilizando de Navisworks vamos a tener unas u otras funciones…

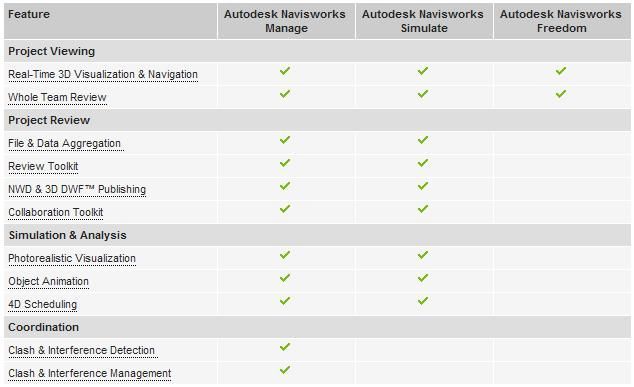

Versiones de Navisworks
Actualmente Autodesk nos ofrece tres versiones diferentes de este software:
- Navisworks Freedom
- Navisworks Simulate
- Navisworks Manage
La primera de estas tres versiones, como quizá se pueda intuir de su nombre, se trata de una versión completamente gratuita que podemos descargar desde este enlace Navisworks Freedom. Esta opción tiene la ventaja de tener un precio inmejorable 😉 pero la desventaja es que las funciones que tiene están realmente muy limitadas, básicamente es un visor y muy poco más.
Navisworks Simulate es la siguiente versión que tenemos, donde podemos encontrar la gran mayoría de funciones como son: revisar, medir, realizar comentarios, mediciones con Quantification, animaciones temporales (el conocido como 4D)…vamos, en resumen que podemos hacer básicamente todo exceptuando la detección de interferencias.
Y por último tenemos Navisworks Manage, este es el “hermano mayor”, la versión más completa y es con la única que vamos a poder utilizar el Clash Detective, para realizar detección de interferencias.

¿Qué formatos lee Navisworks?
Una de las ventajas que nos ofrece esta herramienta es la ingente cantidad de formatos que es capaz de leer, lo cual es una maravilla a la hora de federar modelos de diferentes software.
Por ejemplo, podemos añadir un modelo de un edificio realizado en Navisworks, con unas instalaciones que estén en un archivo IFC, todo esto unirlo con la estructura realizada en Tekla y además poner como contexto un modelo 3D en formato FBX.
Navisworks (.NWD y .NWC)
3D Studio (.3Ds y .prj)
Catia
MicroStation (.dgn, .prp y .prw)
IFC
FBX
DWG y DXF
Autodesk Recap (.rcs y .rcp)
Rhino (.3dm)
STEP (.stp y .step)
SketchUP (.skp)
Revit (.rfa, .rvt y .rte)
Y algunos más que me dejo en el tintero…
Lamentablemente estos formatos están disponibles en las versiones de pago, tanto en Simulate como en Manage, en la versión gratuita solo tenemos disponible NWD
4D: la cuarta dimensión del BIM

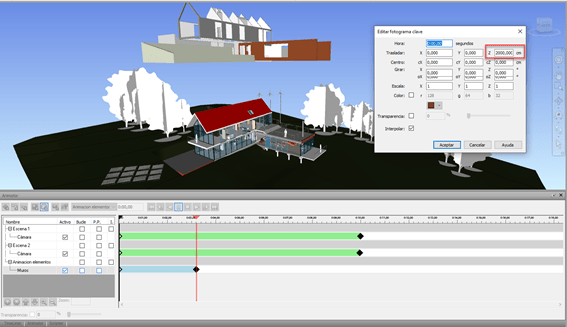

Antes de llegar a hablar de la detección de interferencias, creo que es muy interesante pararnos a ver brevemente la posibilidad de crear animaciones constructivas con Navisworks y especialmente las animaciones vinculadas con una carta Gantt, lo que se suele llamar la cuarta dimensión del BIM.
Esta herramienta me parece que es algo realmente muy potente, por un lado podemos mostrar de una forma gráfica, como se van construyendo nuestro edificio, pero no solamente eso, sino que al realizar estas simulaciones constructivas podemos darnos cuenta de posibles errores a la hora de planificar nuestra obra.
Uno clásico que estemos a la hora de construir varios edificios podamos ir viendo como se desplaza la grúa y de esta forma planificar mejor nuestras necesidades.

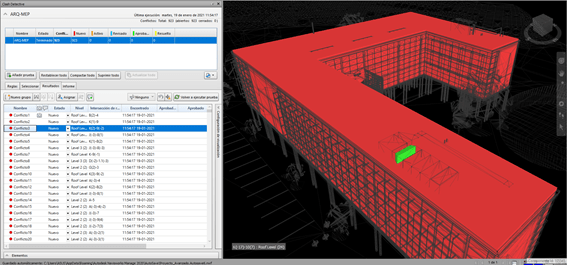

La herramienta estrella: Clash Detective
Para mi no hay duda, mi herramienta favorita de Navisworks es el Clash Detective. En mi opinión esta sola herramienta justifica el uso de este software, así de sencillo.
¿Qué cantidad de tiempo y dinero podrías ahorrar si fueras capaz de detectar conflictos entre las diferentes instalaciones o entre instalaciones y estructuras antes de construir?
Ya te avanzo que es una cantidad más que importante, no solo de dinero, sino de tiempo de técnicos en interminables visitas de obra, en resolver problemas que se deberían haber visto con anterioridad…

La cantidad exacta de ahorro económico al realizar una detección de interferencias de forma virtual previa a la construcción puede variar dependiendo de la complejidad y el tamaño del proyecto. Sin embargo, se ha demostrado que la detección de interferencias en la etapa de diseño puede resultar en ahorros significativos.
Según un informe de McKinsey, la re-elaboración en la construcción representa casi el 30% del costo total de construcción en un proyecto típico, y el 98% de los megaproyectos exceden sus presupuestos en al menos un 30%, mientras que el 77% de los proyectos tienen un retraso del 40% en el cronograma de construcción. Por lo tanto, si la detección de interferencias puede reducir la necesidad de re-elaboración y evitar retrasos, los ahorros podrían ser sustanciales.
Es importante tener en cuenta que estos ahorros no solo se refieren a los costos directos de construcción, sino también a los costos indirectos asociados con los retrasos en el cronograma, como los costos financieros y de oportunidad. Por lo tanto, la detección de interferencias puede tener un impacto económico significativo en un proyecto de construcción.
Son datos más que relevantes, en mi opinión, para justificar el uso de un software, sea Navisworks o sea otro, para detectar interferencias en fase de proyecto. Como se suele decir “¡los píxeles son más baratos que los ladrillos!” 😉
¿Cómo puedo aprender Navisworks?
En la era de la información tienes multitud de formas de aprender a manejar esta herramienta. Si buscas una forma de aprender sin gastar dinero siempre puedes recurrir a diferentes videos de Youtube (te dejo aquí el enlace de alguno de mis vídeos). Sin embargo es cierto que para aprender de esta forma probablemente tengas que destinar una cantidad de horas más importante que con las siguientes opciones.
Como segunda opción, puedes buscar un curso, tienes un montón de ellos online, con videos grabados. Si buscas algo más personalizado donde puedas hacer énfasis en aquellas funciones que más te interesen y pasar por encima de aquellas que no. Nosotros podemos ayudarte a montar una formación con exactamente lo que quieras ver.
La tercera opción sería un poco un “medio camino” entre la primera y segunda opción, se trata de mi libro Navisworks de 0 a 100: el manual que me hubiera gustado tener. Creo que su título es bastante autodescriptivo, sin duda cuando comencé a manejar esta herramienta me encontré con decenas de problemas, poca información, temas muy confusos…y fue por eso por lo que se me ocurrió la idea de realizar un manual que explicara de forma detallada y sin conocimientos previos a manejar este software, para intentar “allanar” el camino que a mi me costó errores.
Es un manual pensado para todos, incluso para aquellas personas que se consideran más “gráficas” y que les pueda costar trabajo aprender con un libro. Por ello si es tu caso, también he pensado en ti, ya que junto con el libro tendrás acceso (de forma gratuita y de por vida) a una serie de videos que he llamado NavisPlay, son explicaciones en video que complementan las explicaciones escritas de aquellos temas más delicados, ¡para que no haya ningún riesgo de perderte!
Te dejo el enlace por si quieres pegar un vistazo, lo tienes disponible en Amazon tanto en su versión física como digital:
Aprende más sobre metodología BIM
Si estás empezando a trabajar con metodología BIM, nosotros podemos ayudarte a montar un curso con exactamente lo que necesites ver. Podemos encargarnos de realizar una implementación en tu empresa o si quizá ya tenéis BIM implementado puede que os interese realizar una formación en Revit como herramienta de modelado y detección de interferencias en Navisworks…en fin…si decides decantarte por esta opción lo más recomendable es que hables con nosotros y estaremos encantados de ayudarte a planificar tu formación.
